اختبار مقاومة الخرسانة للضغط Compressive strength

اختبار مقاومة الخرسانة للضغط  Compressive strength

* الهدف من عمل التجربة هو معرفة مدى تحمل الخرسانة لقوى الضغط المطبقة عليه, ويتم إجراء تجربة عدد المكعبات يكون 6 لأول 50 متر مكعب ثم 6 لكل 100 متر مكعب

اختبار مقاومة الخرسانة للضغط  Compressive strength
الأدوات المستخدمة
1- قالب مكعب معدني قياس ( 15cm x15cm x15cm ).
2- قضيب معدني بطول (50-60cm) وقطره (16mm) .
3- يجب أن تكون قوالب المكعبات نظيفة تماماً ويفضل طلائها بطبقة رقيقة من الزيت وذلك لمنع التصاقها بالخرسانة ولسهولة فك القوالب في اليوم التالي.

اختبار مقاومة الخرسانة للضغط  Compressive strength








طريقة الاختبار
1- تؤخذ العينة من الخرسانة الحديثة الخلط في الموقع ونقوم بملأ عدد (6) قوالب مكعبات بالخرسانة
بحيث تملأ علي (3) طبقات ثم تدمك كل طبقـة علي حـدة بواسطـة قضيب الدمـك بعدد (35) مرة لكل طبقة بحيث توزع عدد الضربات بانتظام علي سطح الخرسانة وبعد الانتهاء من دمـك الطبقـة
العلوية يسوي سطحها مع سطح القالب بواسطة المسطرين , ويتم كتابة البيانات اللازمة علي المكعب
الخرساني ويؤرخ على وجهها العلوي تاريخ الصب وعيار الخرسانة ( نوعها ) .
2- تحفظ القوالب المملوءة بالخرسانة بعيداً عن أشعة الشمس وعن أي اهتزاز وذلك لمدة (24) ساعة.
3- تحفظ المكعبات في الموقع في مكان بعيد عن الاهتزازات وتغطي لمدة(24ساعه) ثم تفك من القوالب
وترقم وتغمر في الماء ثم تختبر العينات ثلاثة منها بعد (7days) والثلاثة الأخرى بعد ( 28days)
وذلك باختبار أحمال الضغط بعد إخراجها مباشرة من الماء وهي مازالت رطبة.
4- تجري اختبارات علي الموقع أثناء التنفيذ للتأكد من أن خواص الخرسانة تتفق مع تلك التي حددت
لها, ويجب اختبار (6) قوالب لكل منشأ أو لكل يوم صب أو لكل (100m^3) من الخرسانة في المنشأ
ويجب ألا تقل مقاومة القوالب في الضغط عن المقاومة المميزة المحددة للتصميم.
يتم كسر المكعبات الخرسانية عادة بعمر (7days) و(28days)

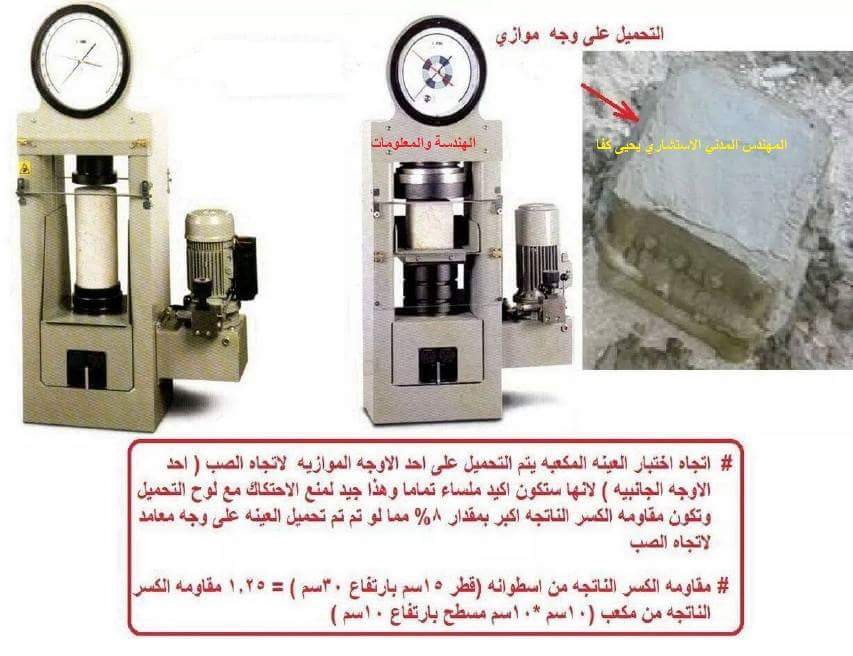

لمعرفة مقاومة الخرسانة في كل عمر, بحيث توضع المكعبات بين سطحي آلة الضغط وتطبق عليها حمولة منتظمة, ثم نقوم بحساب جهد الكسر(F) من خلال المعادلة التالية

اختبار مقاومة الخرسانة للضغط  Compressive strength
F = P/ A F = هو جهد الكسر ووحدته (kg /cm2)
P = هو حمل الكسر المستعمل ووحدته (kg)
A = هي مساحة أو مسطح مكعب الخرسانة أو مسطح الاسطوانة ووحدتها (cm^2).
القيمة المطلوبة من اجهاد الكسر للمكعبات الخرسانيه المأخوذه في الموقع أثناء الصب
بعد 3 أيام هي 60- 70 %
وبعد 7 أيام هي من 70-85 % طبعا من اجهاد الكسر المطلوب والقيمة المطلوبة بعد 28 يوم هي المقاومة التي صممت من أجلها الخرسانة وهي الــ 100 %.
